电动阀门控制器硬件控制系统包括哪些部分
2012-10-22 14:49:08 点击：

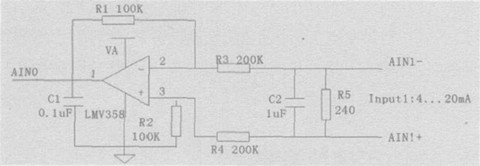

电动阀门控制器信号输入部分
在选择模数转换器的时候，我们通常要选择价格比较便宜，而且生产面大量多的，同时它的性能指标要适合LM358M芯片。
阀门控制器电路如下图所示。

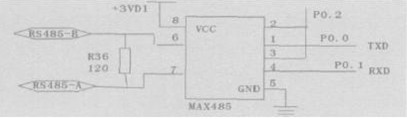

电动阀门控制器通讯部分
为了完成工业现场远程控制和组网的需要, 系统支持RS485通讯方式。电平转换芯片采用MAX485。实际工作时, 可以与上位机进行远程通讯, 进行运行方式设定并监控运行状态.
如图所示。

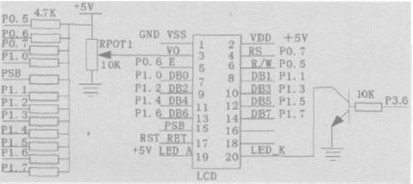

电动阀门控制器显示部分
电动阀门控制器的液晶显示部分设计采用128*64的图形点阵液晶显示模块MCG12864-1。点阵为128*64， 外形尺寸93*70*10mm，视窗尺寸70.7*38.8mm，能显示各种字符和图形。可与CPU直接接口，具有8位标准数据总线，逻辑工作电压5V。由于C8051F005的引脚电压为3.3V, 因此要接上拉电阻。
如图所示。
