热导式流量开关TFS-1000系列
- 产品品牌 鼎兴
- 产品型号 TFS-1000
- 产品描述
热导式流量开关基于热式原理，热导式流量开关可用于气动和液压系统。...
一、原理及结构
热导式流量开关基于热式原理，在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变。两个电阻差值被用作判断流速的依据。数字显示流速，无活动部件，免维护，安装方便，一种型号适用多种管径要求。开关量连续可调，极低的压力损失，结构紧凑。LED显示开关状态，PNP/NPN输出可设定。气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的 断流监测，以及泵的空转保护。
二、技术参数
1、设定范围：
水：1…150cm/s
油：3…300cm/s
空气：20…2000 cm/s
2、开关输出：
设定范围：0.5%…100%量程
准确度：0.5%量程
开关数量：1或2个可选
3、输出功能：PNP、NPN、常开或常闭可设
4、额定电流：≤300mA
5、模拟量输出：
输出类型：4…20mA模拟量输出
负载：≤500Ω 流量指示：数字显示（百分比）
6、设定方式：按键设定
7、耐压范围：100bar
8、介质温度变化：4℃/s
9、响应时间：1…13s，典型值2s
10、初始化时间：约8s
11、电气保护：反相，短路，过载保护
12、防护等级：IP67
13、介质温度：-20…100℃
14、环境温度：-20…80℃
15、储存温度：-20…100℃
16、接线方式：M12接插件
17、材质：探头：不锈钢外壳：不锈钢
18、重复精度：±2%

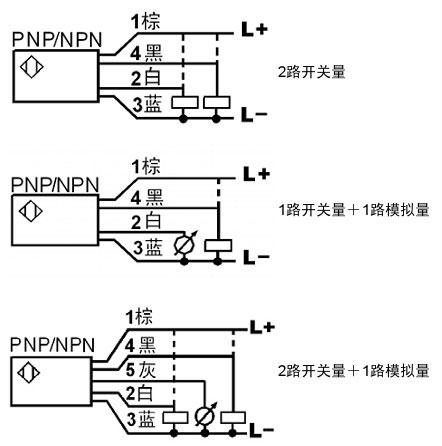

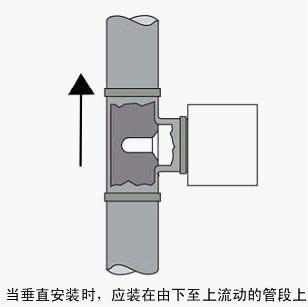

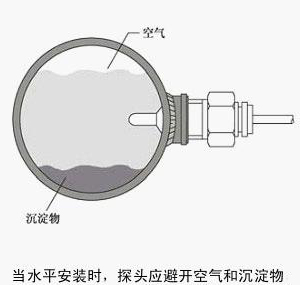

三、接线图
注：1）模拟量输出型只有直流供电
四、尺寸图
输出功能—迟滞/窗口
迟滞功能：TFS-1000系列产品中的迟滞值可通过菜单设定，其输出可用来 控制泵入泵出，且只需一个输出点．在高点SP关泵（开泵），在低 点rP开泵（关泵）。
如右图所示，以常闭型（N.C）为例，灰色带为迟滞值，即SP- rP。当流量上升时，只有流量值大于SP，开关点才断开；而当流量 值下降时，只有流量值小于rP，开关点才闭合。
五、窗口功能
TFS-1000系列产品中的窗口功能可用于监控特定的区间，其输 出可用来完成高低点报警等工作，且只需一个输出点。
如右图所示，以常闭型（N.C）为例灰色带为窗口值，即SP-rP。 当流量值处于窗口之间时，开关点才断开；而当流量值超出该区间时 ，开关点闭合。
