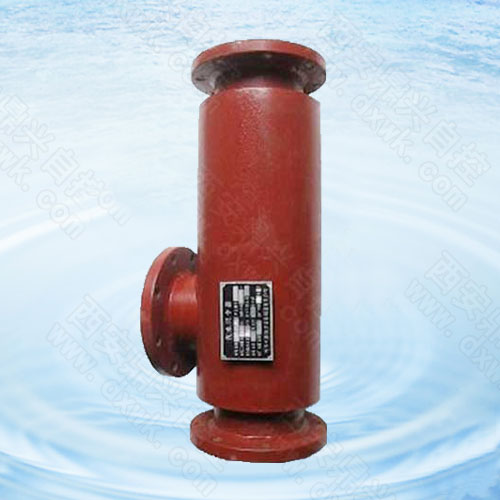

汽水混合加热器-管道汽水混合加热器
- 产品品牌 鼎兴
- 产品型号 DXJ
- 产品描述
汽水混合加热器采用管道加热的方式，把蒸汽和水进行加热，低噪环保，微振动，换热效率高达98%。西安鼎兴专业生产，厂价直销，点击即可免费咨询。 ...
一、概述
1、管道汽水混合加热器是一种新型的汽液混合加热装置，与其它换热设备比较，它具有换热效率高、噪声小、安装简单，成本低廉等特点。因此被广泛应用于生产、生活用水的加热和热水采暖系统中。
2、该产品结构如图1所示，工作时被加热水通过呈拉阀尔管形的喷管，蒸汽从喷管侧通过管壁上的许多斜向小孔喷入水中，二者在高速流动中瞬时良好混合，达到加热水的目的。
3、管道汽水混合加热器型号编制说明。
二、技术参数
表1
型号DXJ -4 -6 -8 -10 -12 -16 -20 -24 -32 -40 -48 流量（m3/h） 1.2 2.5 4.5 7 10 16 25 35 60 105 165 工作压力（MPa） 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.0 1.0 1.0 重量（kg） 10 10 25 25 25 75 75 75 300 300 300 运行重量（kg） 18 18 40 40 40 118 118 118 500 500 500 噪音（db） 外形（mm） A 105 130 220 450 B 105 130 170 300 L 240 360 660 1200 水侧法兰（mm） Dg 40 65 125 250 D1 110 145 210 350 D 145 180 245 390 N×Ø 4×18 4×18 8×18 12×22 汽侧法兰（mm） Dg 40 65 125 250 D1 110 145 210 350 D 145 180 245 390 N×Ø 4×18 4×18 8×18 12×22
低于65db
三、安装调试
1、管道汽水混合加热器可水平安装，也可垂直安装，但是蒸汽喷入方向只能水平或向下。
2、在蒸汽管道近加热器处，需要安装止回阀、过滤器。如以循环泵作为系统循环动力时，最好在蒸汽管道上加装电磁阀，以便停电时能自动切断汽源。
3、启动时，应先开水阀，后开汽阀。停止运行时，应先关汽阀，后关水阀。
5、管道汽水混合加热器一般安装在水泵的吸水侧，但在高温采暖系统中，水泵无法承受高温时，管道汽水混合加热器也可安装在水泵的出水侧。加热器安装在水泵吸水侧为优先安装方式（必要时可配热水泵）。
6、水温水位控制参见“DWYK智能型水温水位控制仪”
四、变径大小接头
为方便用户联接配管，我公司特生产下列变径法兰，供设计选用。
表二
变径管规格 壁厚S 长度L Dg D0 D D1 D2 B F R Ø×N dg d0 d d1 d2 b f r Ø×n Ø40-Ø65 10 140 65 65 180 145 120 24 3 10 18×4 40 40 145 110 85 20 3 6 18×4 Ø50-Ø65 10 140 65 65 180 145 120 24 3 10 18×4 50 50 160 125 100 22 3 8 18×4 Ø50-Ø125 12 180 125 125 245 210 185 28 3 12 18×8 50 50 160 125 100 22 3 8 18×4 Ø65-Ø125 12 160 125 125 245 210 185 28 3 12 18×8 65 65 180 145 120 24 3 8 18×4 Ø80-Ø125 12 160 125 125 245 210 185 28 3 12 18×8 80 80 200 160 132 25 3 8 18×4 Ø100-Ø125 12 140 125 125 245 210 185 28 3 12 18×8 100 100 215 180 155 26 3 8 18×8 Ø125-Ø250 14 280 250 250 405 355 320 32 3 16 25×12 125 125 245 210 185 28 3 10 18×8 Ø150-Ø250 14 240 250 250 405 355 320 32 3 16 25×12 150 150 280 240 210 28 3 10 23×8 Ø200-Ø250 14 160 250 250 405 355 320 32 3 16 25×12 200 200 335 295 265 30 3 10 23×12
五、用于单向开式系统
通过管道汽水混合加热器一次性加热后，热水直接送往浴池热水箱及其它生活用水的场合，称为单向开式系统如图4。
1、加热器最大蒸汽喷入量如下表：（以DXJ－12型加热器为例
单位：kg/h（公斤/时 ） 表三
水压MPa 蒸汽压力MPa 0.1 0.2 0.3 0.4 0.6 0.8 1 0.05 420 690 910 1120 1540 1950 2350 0.1 0 660 910 1120 1540 1950 2350 0.2 0 820 1120 1540 1950 2350 0.3 0 940 1540 1950 2350 0.4 0 1480 1950 2350 0.5 1180 1890 2350
其它型号加热器最大蒸汽喷入量换算系数
表四
型号DXJ 4 6 8 10 12 16 20 24 32 40 48 系数 0.26 0.26 1 1 1 3.7 3.7 3.7 10.8 10.8 10.8
2、实际使用过程中所需要的蒸汽量可根据下式计算得出。即：D0=C(t2-t1)D1/(i-Ct2)，式中：
C－水的热、t1－加热前的水温、t2－加热后的水温、i－在某压力下进入管道汽水混合加热器饱和蒸汽的热焓kcal/kg(千卡/公斤)。D1-加热器额定流量。
3、水头损失：在未通蒸汽时，额定流量的水通过管道汽水混合加热器的摩擦损失为5米水柱，通入蒸汽后，管道汽水混合加热器前后水温差超过20℃时，摩擦损失为零。
4、蒸汽管径以蒸汽流速为20m/s～30m/s 来确定。
5、汽压比水压应高0.05MPa～0.2MPa，但水压至少要有0.1MPa.
6、被管道汽水混合加热器加热好的水最好先注入热水箱，待其充分混合，温度较为恒定时再放出，切忌不要将被加热的水直接用于淋浴。
六、用于循环系统
1、液体反复加热的系统称为循环系统。在循环加热系统中，循环水所能加热到的最高温度，比相同压力下的饱和蒸汽的温度低10℃。蒸汽用量仍由下式决定：D0=C(t2-t1)D1/(i-Ct2)
2、管道汽水混合加热器进水口水压范围：0.5～5kg/cm2，汽压范围：水压+0.5kg/cm2 ～7kg/cm2。
3、循环水通过管道汽水混合加热器时的摩擦损失最大为3米水柱。
4、蒸汽管径以管内蒸汽流速20～30m/s来确定。
例：设采暖负荷为270000kcal/h,水温差为△ t =30℃，应选哪种型号的加热器？
根据公式：Q=CMΔt 则每小时所需水量：
查表1可选DXJ-12型加热器
