一、户用能量表

DN15～DN20 （0.6～2.5m3/h）

(一)产品应用

1、高精度计量供暖、空调系统的能耗。

2、额定流量为0.6,1.5.2.5m3/h

3、口径DN15和DN20

4、冷热量均可计量

(二)产品特点

1、电子叶轮扫描装置，确保无磁且操作持久

2、进水、回水管安装均可

3、垂直或水平安装均呆

4、用户指定每年一次读表日期或十五个月一次读表日期

5、超长寿命电池（最少六年）

6、温度测量范围1-130℃

7、达到环境C级标准

8、一体式、分体式（主要用于冷热表）

9、积分仪可分离30CM

10、底座和叶轮分体，可预先单独安装，不影响管道冲冼。

(三)技术参数

额定流量（m3/h）	0.6	1.5	2.5
口径	DN15	DN15	DN20
Qp,qx 上的压力损失（bar）	0.12/0.36	0.23/0.68	0.24/0.62
额定压力（Mpa）	1.6 Mpa
精度等级	中国二级精度
起始流量 横向l/h	2．5	3	5
坚向l/h	3．5	4	6
温度范围（℃）		5-90
安装位置		供水或回水管
结构长度L=mm	110	110	130

(四)积分仪

温度测量范围	℃	1-130
温差测量范围	K	3-100
环境温度范围	℃	5-55
积分仪起始温度差	K	＞1
温度测量的分辩率	℃	0．01
qp 上的测量频率	秒	60
显示器	LCD	8位（7段）+特殊符号
消耗（能量和水）；功率；流量	数量	小数点后3位数
	单位	kWh,MWh,GJ,I,m3,m3/h,l/h,Kw,MW
系统化通讯		光学接口（IR）
		可选M总线或都脉冲输出
电源提供	电池	3V锂电池，至少或者脉冲输出
数据存储		稳定存储器E2PROM，每日一次
读表日期		年读表日和15个月读表日
最大值存储		流量和功率
外壳防护级别		IP54
CE标志		是
环境级		符合欧洲EN1434环境级别C

(五)温度传感器

固定式连接		Pt500铂精密电阻
直径	直径	5mm,可选5 mm.
外装式传感器电缆	长度	1.5m,可选3.0m
安装方式	直接	球阀
	间接	套管
连接方式		回水温度传感器固定式安装
		两个传感器均为外装

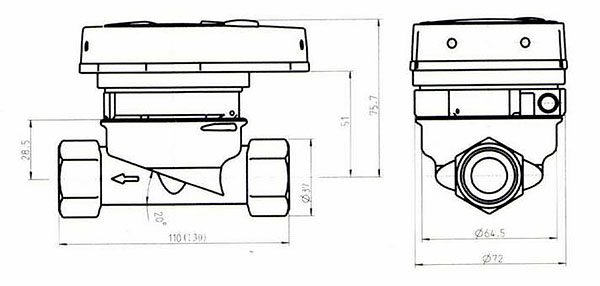

(六)尺寸图

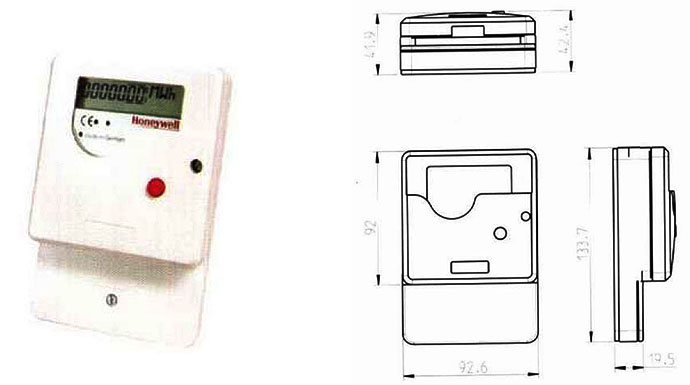

积分仪

二、大口径能量表的积分仪

能量表积分仪是几十年经验和发展的结晶,无论与什么形式的流量计和温度传感器组合,采用的最先进的微处理器技术都将保证测量的极端准确和长期稳定。

多种多样的工艺使所有功能、接口和相关应用成为可能。

可信赖的外壳设计。

积分仪和相关组件可无需任何工具简单直接的连在外壳上，该项设计因其实用性几十年来无需也从未改变。保证安装简单有效，校准调换经常实惠。

可选择的接口可以实地改变,无需打开铅封.它直接嵌入在运算器和外壳之间,无需工具.如果需要诸如地址、读表日期之类的参数,可用标准光学接口进行输入。

(一)重要特征

1、热量消耗的持续显示；

2、光学标准接口；

3、所有脉冲值均可编程；

4、在不丢失数据存储中每天进行数据备份；

5、可方便的进行配置；

6、收集最大值；

7、容易操作的软件,以输入参数；

8、M-BUS接口可在生产过程中集成在运算器上。

(二)技术参数

温度测量范围	℃	5-150
温差测量范围	K	3-100
环境温度范围	℃	0-55
积分仪起始温度差	K	0.2
温度测量的分辩率	℃	0.01
Qp上的测量频率	秒	最大2Hz
脉冲值	1/P	0.001-10000
显示器	LCD	带特殊字符的七位显示屏
显示单位		kWh,MWh,Gj,I,m3/h,I/h,Kw,MW
系统化通讯		光学接口(IR)
电源提供		可选M总线,脉冲输出
		电池3V长寿命 电池,230V 50Hz 交流电可选
数据存储蓄		稳定存储器E29ROM,每日六次
读表日期		可选择的年读表日,12个月读表日
最大值存储器		流量和功率
外壳防护级别		IP54
环境级		符合欧洲EN1434环境级别C
外表尺寸	mm	长x宽x高 134x93x41

(三)匹配的流量传感器

脉冲输出元件	有电子式或机械式（簧片）可选
设计原理	有机械式和超声波式可选
额定流量	qp 从0。6 -1000m3 /h

(四)匹配的温度传感器

铂精密电阻	经过独立认证的Pt500
外接传感器电缆	2线技术电缆长达 3米 。4线技术电缆长达 10米
安装方式	装在球阀（直接插入）或套管中
