压阻式压力传感器
更新：2017-8-3 17:29:17 点击：
- 产品品牌 鼎兴
- 产品型号 DX
- 产品描述
压阻式压力传感器分不同量程和使用环境，压阻式压力传感器分特点是介质兼容性好，性能稳定可靠，精度高。...
产品介绍
一、产品描述
本系列是我公司自行设计定型研制开发的压力传感器产品，分不同量程和使用环境。其主要特点是介质兼容性好，性能稳定可靠，精度高。其实测寿命已达107压力循环，平均无故障工作时间105小时以上，还可用于测量低达-100kPa的负压，精度与正压测试相同，HQ100系列量程下延至50Pa，具有更好的灵敏度及更高的分辨率。优良的动态性能和性价比，是高、中、低压测量的最佳选择。
二、技术指标
| 量程 | -100KPa……0～1KPa……60MPa……100MPa |
| 零位输出 | V0≤±3mV |
| 满量程输出 | VFS=100mV±25%、VFS=50mV±30% 、VFS=10mV±30% |
| 输出形式 | 4～20mADC(2线)，0～5VDC（3线或4线），0～10mADC（3线或4线） |
| 过载能力 | 150% |
| 供电 | 恒流源：1～4mA；恒压：6～9VDC |
| 线性 | <±0.1%FS |
| 重复性 | <±0.05%FS |
| 迟滞 | <±0.05%FS |
| 输入阻抗 | 0.6～6KΩ |
| 补偿温度 | -10℃～+70℃ |
| 工作温度 | -40℃～+85℃ |
| 绝缘电阻 | >100MΩ/50V |
| 绝缘强度 | >500MΩ/50V |
| 压力连接 | M20×1.5，M12×1，G1/4，G1/2，（可加工特殊接口） |
| 电气连接 | 电缆或接插件引线方式 |
| 适用介质 | 与316不锈钢相兼容的流体 |
| 外壳保护 | IP65 |
| 防爆等级 | ExiallCT5 |
三、通用外形结构及接口类型

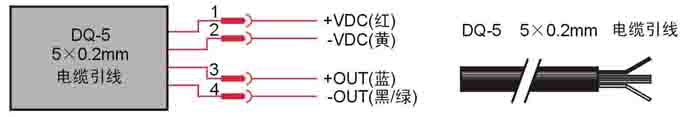

四、电气连接
五、应用范围
