浮子式流量开关LKF-01系列
更新：2017-8-3 17:59:45 点击：
- 产品品牌 鼎兴
- 产品型号 LKF-01
- 产品描述
浮子式流量开关是机械式的，极小的压力损失，良好的重复性，气液两用型。...
产品介绍
一、概述
机械式流量开关，采用浮子式结构，当流量达到预制值时，机械结构触发磁性开关。
极小的压力损失，良好的重复性，抗污能力�？刂破鞔サ阄�，性能可靠，寿命长达 106，并在外壳上采用了磁屏蔽。适用于较小管径�？刂涤煽突Ц觯龀惫潭ǎǹ尚》段У鹘冢�
气液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调，适用于直径≤25mm的管道。

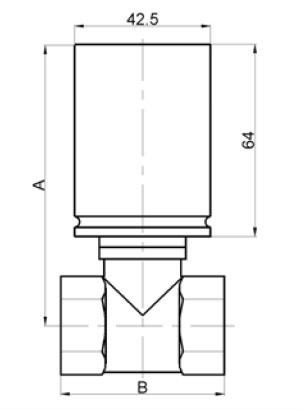

二、尺寸图
三、技术参数
设定范围：详见下表（出厂设定）
重 复 性：±2.5%总量程
接线方式：直接附线
输 出：�？�250VDC，1A 25W
常闭：250VDC，1A 25W
常开+常闭100VDC，0.25A 2.5W
耐 压：2Mpa
压力损失：0.005Mpa
环境温度：0~55℃
介质温度：0~120℃
防护等级：IP55
材 料：主 体：黄铜/不锈钢
过程连接：黄铜/不锈钢
外 壳：铝（阳极氧化、黑色）
四、安装图
注：
安装要求外壳上箭头与介质流向一致,控制器应垂直安装于水平管道上。
五、接线图
六、适合介质
七、参数表
(流量范围确定后，其数值作为后缀加在型号后并用斜杠隔开)
| 管径（DN） | 接口螺纹 | 型 号 | 压力(Mpa) | 流量范围 L/min（出厂设定） | 尺寸（A） | 尺寸（B） | 重量（kg） |
| 15 | 1/2”管螺纹 | LKF-01/15 | 2 | 1~25 | 82 | 45 | 0.35 |
| 20 | 3/4”管螺纹 | LKF-01/20 | 2 | 1~25 | 85 | 55 | |
| 25 | 1”管螺纹 | LKF-01/25 | 2 | 1~25 | 90 | 67 |
注：以上参数是将开关垂直安装于水平管路，以20℃水为介质测试得出的。
