变频控制柜
- 产品品牌 鼎兴
- 产品型号 DX
- 产品描述
变频控制柜主要用于接收液位控制仪输出的高低水位控制信号，其控制形式有全压起动、降压起动、软起动、变频控制等。...
一、产品用途
本系列产品主要用于接收DXYK、DGYK、DXYW、DFYK系列液位控制仪（器）所输出的高、低水位控制信号，控制液泵电动机的自动开起与停止，其控制形式有全压起动、降压起动、软起动、变频控制等。

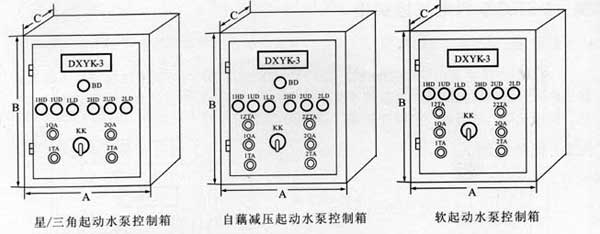

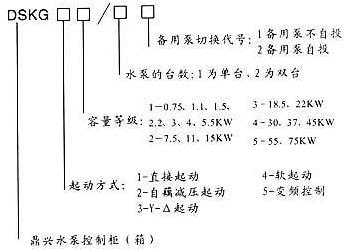

二、型号编制
三、技术性能
1、电源电压：AC380V、50Hzo
2、控制对象：不大于320千瓦的三相异步电机。
3、在下列情况下能可靠工作：①海拔高度不超过1000米。②周围环境温度不大于45℃，不低于－30℃。空气相对湿度不大于85%（20℃士5℃）。④在无爆炸危险的介质中，且无导电尘埃及腐蚀性气体。
四、调试与使用方法
本系列控制柜（箱）控制回路中，既设自动控制亦有手动控制，还具备过流、过压、欠压、缺相�；ぜ笆鹿时ǹ喙δ�，本产品使用前，必须按电气原理图复核后接线，按照电动机实际要求调整相应元件设定值，然后起动。
1、自动操作：接通电源，电源指示灯亮，将转换开关转至“自动”位置，检查控制柜（箱）所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时，对应液位指示灯发光，相应的限位控制继电器�？サ阕远蘸希慰刂苹芈纷远油�，电机起动，同时运行指示灯亮。当水位达到停止水位时，对应的指示灯发光，液位测控仪的对应限位控制继电器常闭触点断开，二次控制回路开路，电机停止工作，运行指示灯熄灭。
2、手动操作：接通电源，电源指示灯亮，将转换开关转至“手动”位置，按下起动按钮，电机开始运转，运行指示灯亮，按下”停止”按钮，电机停止运转，其运行指示灯熄灭。
3、不论采用何种控制方式，当达到极限水位时，其超限水位信号触点接通，二次控制回路失电，使电机停止运转，并发出声光报苦信号。在电机运行过程中如有事故出现，事故指示灯亮，电铃自动报苦，这时，按下停止按钮，迫使电机停止工作。
五、订货须知
1、所订产品的型号、规格，配用液位显控仪的型号、规格、控制方式。
2、所配电动机的型号、功率、额定电流及台数，指示灯设置要求，仪表显示要求。
3、如摇非标电力传动控制柜（箱），订货时可共同协商确定。
六、DXYK、DGYK、DXYW、DFYK系列液位控制器电气安装图集
1、电气安装图集简介
DXYK、DGYK、DXYW、DFYK系列液位控制器，安装在水泵的电气控制柜上显示控制液位，具有超高、超低水位报警功能；其输出触点接到柜内二次控制回路中，可根据液位的高低自动起停水泵。液位传感器可用于清水、污水、热水（常压100）的液位信号检测，检测方法与被测液体的导电系数、污浊程度无关，可靠性高；并可以任意设定。时调整液位的测控点，安装调整极为方便。本图集设计了九种液位控制方案，供设计施工人员参考、选用。
2、液位控制方式
a、供水型：低水位开泵，高水位停泵。
b、排水型：高水位开泵，低水位停泵。
c、联锁型：当其它水泵与消防水泵共用水池时，须设消防联锁；群体建筑多个水箱的水位联锁控制。
3、水泵工作方式
a、单台泵液位控制。
b、两台泵，一台工作、一台备用的液位控制。
c、使用PLC与变频器，实现多台水泵联动，完成水位测控或保证水压恒定。
①、供水型：当水位降到传感器的下限时，继电器Jx动作，14、15点接通，供水泵起动。直至水位达到上限时，继电器Js动作，12、13点断开，水泵停止运行。
②、排水型：当水位升至传感器的上限时，Js动作，排水泵起动。直至水位降至下限，Jx动作，水泵停止运行。
