热导式流量开关TFS-600系列
- 产品品牌 鼎兴
- 产品型号 TFS-600
- 产品描述
热导式流量开关基于热式原理，热导式流量开关可用于气动和液压系统。...
一、原理及结构
TFS-600系列热导式流量开关，基于热式原理在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层，能有效防止管道内水垢﹑锈垢等污垢附着，抗污能力更强，工作更稳定。
独有锥形探头设计，能有效防止介质中缠绕物的缠绕。全防水壳体设计，独有防水调节旋钮，不用拆卸密封螺丝，即可任意调节，方便更可靠。适用管径范围大，随意调节设定点，可选防腐型，耐压最高达100Bar ,指示灯直接显示流量，可选继电器﹑模似量输出或模似开关量一体化输出。
TFS-600系列热导式流量开关可对管道中的液体流动情况进行实时监控，无活动部件，免维护，安装方便，一种型号是用于多种管径要求，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止；监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型，可用于气动和液压系统，可用于循环水，切割液及润滑油的断流监测，以及泵的空转保护。
设定范围：1…150cm/s(水)，3…300cm/s(油)，20…2000(空气)
信号输出：PNP、NPN、继电器﹑模拟量(4…20mA)1)常开+常闭(SPDT)
接通电源：最大400mA(PNP或NPN型)最大1A@48VAC/DC(继电器型)
空载电流：最大80mA流量指示：LED排(6个)
设定方式：电位计设定
耐压范围： 100bar
介质温度变化：≤4℃/s
响应时间：1…13s，典型值2s
初始化时间：约8s
电气保护：反相，短路，过载保护
防护等级：IP67
介质温度：-20…100℃
环境温度：-20…80℃
储存温度：-20…100℃
接线方式：M12接插件
材质：探头：不锈钢外壳：不锈钢
重复精度：±2%

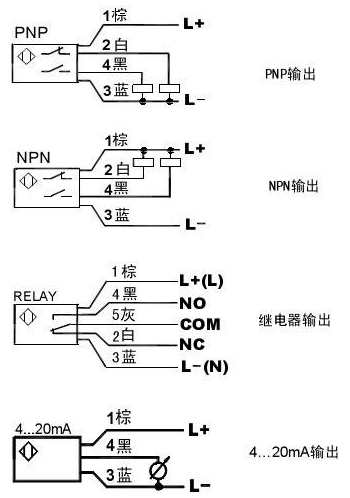

四、接线图
注：模拟量输出型只有直流供电

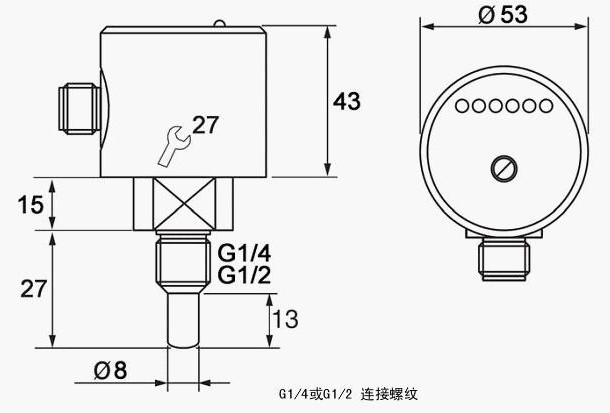

五、尺寸图

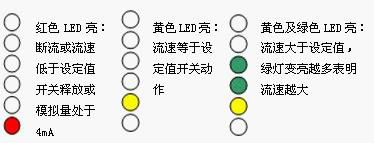

LED功能及设定（开关量型）
将流量开关装好，使介质以需要监测的流速流动，调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时，开关就释放。若要使开关点比当前流速小，可调整电位计使绿色LED多亮一些。

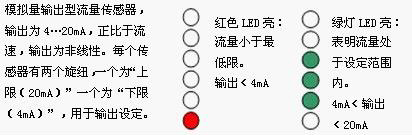

LED功能及设定（模拟量型）
将流量传感器装好，使介质以需要监测的低限流速流动，调整下限旋钮，使第四个绿色LED亮（20mA）此后，输出将正比于静止和上限之间的流速，即4mA对应静止流速，20mA对应上限流速。
六、工作原理
TFS-600系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块，流量开关的热传导同介质的流速密切相关，测量时，由发热模块发出热量，如果管道内没有介质流动，则感热模块接收到的热量是一个固定值，当有介质流动时，感热模块所接收到的热量将随介质的流速变化而变化，感热模块将这温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。
