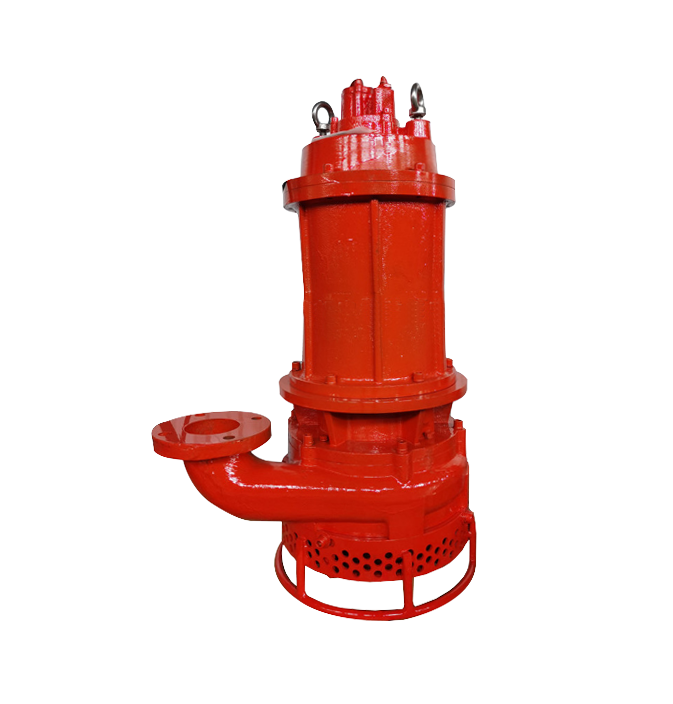

液压泥砂泵
- 产品品牌 鼎兴
- 产品型号 nsb
- 产品描述
...
产品概述:
JHW 系列液压驱动潜水泥砂泵是我公司又一新研发的产品，它主要是作为挖掘机的附属装置，在泥浆、水较多不利于挖掘的情况下，替换抓斗利用挖机自身的液压系统进行驱动水泵抽取泥沙、污泥、砂浆等颗粒状的流体。此外，也可以单独配备液压站工作。其过流部件采用高强耐磨合金材料制造，具有较好的耐磨性，过流通道大，适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质。另外，在泵的底部增加一套搅拌叶轮，能将沉 积的淤渣 喷击成湍流， 是水泵在 没有辅助装置 的情况下 实现高浓度输送。
工作原理：
JHW 型液压驱动泥砂泵是由液压系统提供动力，马达为执行元件，将液压能转化为机械能的新型潜水式砂泵。工作时通过水泵搅拌叶轮的旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体物流动，实现浆体的输送。液压马达选用 CMZ 系列国产高速齿轮马达，该马达采用轴向补偿和径向跟踪补偿，缩小了高压区，减小径向力，能提高使用寿命，具有结构先进、合理、性能好、效率高和工作稳定等特点。根据系统情况，可选用 32ml、40ml、50ml 等排量，额定压力在 25MPa 的马达。
主要特性：
1、泵底部带有搅拌叶轮，可防止大块的固体物质将泵堵塞，使固体与液体充分混合，从而
更便于处理。
2、此泵可处理最大粒径为 50mm 的固体物质，固液抽取浓度可达 70%以上;
注意：由于工况的不同，泵的产量也可能随处理的介质，现场操作，输送距离等因素的影响
而变化。
3、本装置主要安装在挖掘机上，动力由挖掘机的液压站提供，可以实现自由转场，且动力
源为柴油机，在偏远地区施工时可以解决电力不便问题。
4、易损件：均采用硬铬合金
产品优势：
与电动潜水排砂泵相比较有以下优势：
1、液压传动运动惯性小、反应速度快，可实现大范围的无级调速;
2、可自动实现过载保护，不存在烧电机现象;
3、抽取砂浆、泥砂、矿渣等固体浓度高，可达 70%以上;
4、连接在挖掘机等带有液压系统的机器上，可实现自由转场，尤其在偏远地区施工时，电
力不足的情况下，优势更为明显;
5、可作为挖掘机的一个附件，在不利挖的时候进行抽取并远距离输送，提高挖掘机的自身
价值;
主要用途:
1、港口、河道、湖泊等清淤、疏浚，清除泥砂等;
2、提取泥砂、碎石等，围海造港工程;
3、铁矿、尾矿库、选矿厂等矿山排渣，排浆和所有含有固体物质的溶液;
4、在冶金、钢铁以及其他行业中用于吸取高浓度的尾渣、废渣以及高温铁渣、铁屑等;
泵的选型：
1、根据实际情况，确定所需要的扬程、流量、输送距离等;
2、查阅挖机参数，弄清挖掘机液压系统排量、压力等参数;
3、由此选择液压马达型号;
4、计算出挖掘机液压系统的实际输出功率，选择配备合适的泵。
5、抽沙、淘金等。
液压传动的优点：
与机械传动、电气传动相比，液压传动具有以下优点：
1、易于实现无极调速。
2、传递动平衡。
3、承载能力大。
4、元件使用寿命长。
5、易于实现自动化。
6、易于实现过载保护。
7、易于实现标准化、系列化和通用化。
8、体积小、重量轻、结构紧凑。
